Междукаскаден трансформатор 1:0,5+0,5

Всъщност това е

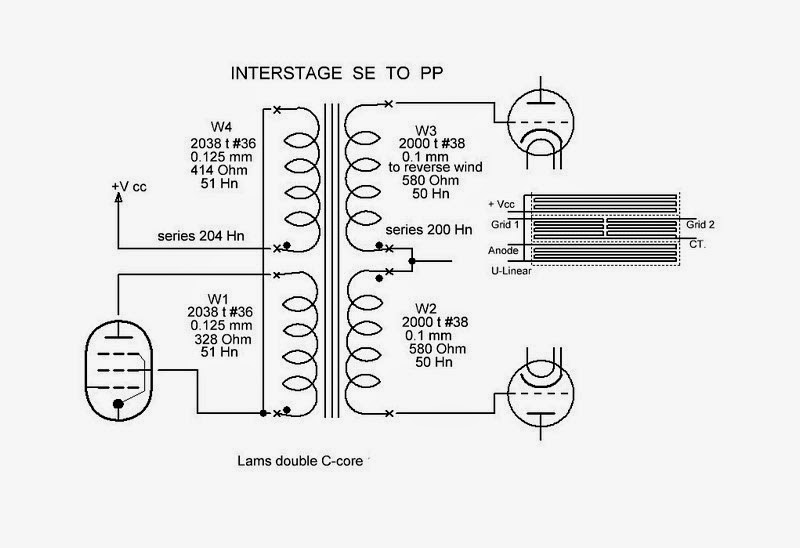

Междукаскаден фазоинверторен трансформатор SE to PP

Конструиран е предимно за пентоди от типа 6Ж4 , 6Ж5П и.т.н., и тетроди от типа 6Э5П с ток на подмаггнитване от 5  до 20 мА . Трансформаторът е изпробван и работи коректно с ток на подмагнитване до 50 мА.
Има извод от 50% на първичната намотка за UL включване.

Индуктивността на първичната с подмагнитване е над 200Н без въздушна междина, 150Н с въздушна междина 0.015 мм и 120Н с въздушна междина 0.025 мм.


 FeSi metal high grade dual C-core
Проводниците към намотките на междукаскадния трансформатор са посребрени, многожилни с изолация - външен диаметър 1,18 на VALAB или полски, брандиран за B&Q. Спойките са със сребросъдържащ тинол - Stannol.
Предвидена е достатъчна дължина без да се налага удължаване така, че може да се направи окабеляване на предусилвателната част на усилвателя изцяло с този проводник.


Междукаскадния трансформатор е елемент, който се е доказал в практиката. Без него е трудно да бъде конструиран лампов усилвател с високо качество. С междукаскадни трансформатори може да бъде изграден двустъпален пуш-пул усилвател, без кондензатори по пътя на сигнала и осъществяване на фазоинвертиране в самия трансформатор. Освен това осигурява нисък импеданс в решетките на крайните лампи, което от своя страна осигурява по-стабилна работна точка. Този междукаскаден трансформатор е 1:0,5+0,5, което означава, че повишава тока за всяко рамо, а като цяло осигурява на стъпалото необходимия размах.

Наскоро е завършен РР усилвател с такива междукаскадни трансформатори.Лампов усилвател 6Н5С/6Н13С Въпреки, че тези междукаскадни трансформатори са предназначени за РР топология, тестовете показаха, че звука е съизмерим с качеството на SE топологията. Добре балансиран звук с отлична атмосфера и сцена в областта на високите, микродетайл в ниските, ясни и чисти среди. Звукът е наистина завладяващ. Трябва да бъде чут, защото  всеки  опит да бъде описан ще прозвучи като клише. Измерена е честотната характеристика на първото стъпало в усилвателя от  5Hz-60kHz- абсолютно равна без пикове и гърбици.
В процес на довършване е ламповият усилвател на инж. Валери Павлов с такива междукаскадни трансформатори. 2 по 25 пуш-пул с междукаскадници



Учудващо е как с помощта на междукаскадни трансформатори може да се накарат  обикновени, достъпни лампи, като 6Н5С/6Н13С, да зазвучат, като скъпи лампи струващи няколко стотин долара/евро, при това с РР топология.
Така също, цената на междукаскадните трансформатори е далеч по ниска от цената на аудиофилските прехвърлящи кондензатори, като Йенсен и Мундорф.
За това кое "свири" по-добре, междукаскадния трансформатор или прехвърлящия кондензатор мисля, че сравнението е в полза на междукаскадния трансформатор.

Трансформатирите са  навити от доказан майстор, който гарантира за качеството на желязото и трансформаторите.




А ето какви трансформатори правят по света с двоен С-кор.
