Лампов усилвател 6Н5С/6Н13С

Steampunk - Old Pearl

Дойде време да се захвана и с тази красива лампа - двоен триод с отделни катоди и малко вътрешно съпротивление.

Като недостатъци се сочат различията в параметрите на триодите в един балон, голяма консумация за отопление на катодите, ниска стръмност и нисък коефициент на усилване.

Лампата не е подходяща за SE усилватели, тъй като в тази топология има големи хармонични изкривявания.

За това се спирам на РР топология, където до голяма степен недостатъците характерни за SE се преодоляват.

При РР топология следва да се има предвид, че токовете на триодите в един балон е по-добре да се уеднаквят с промяна на катодните съпротивления или фиксирано преднапрежение, отколкото да се подбират лампи.

Така също е необходимо да се отчете, че при двукратното  увеличение на анодния ток в тази топология се изискват качествени трансформатори, изчислени да издържат на подмагнитващия ток.

Уникалната форма на балона подтиква към ретро дизайн. Всъщност това бе основната причина да се заема с този проект.

След няколко дни се оформи и окончателният дизайн на усилвателя.

Засега все още работя по схемата.

Отново се връщам на схема с междукаскадни транформатори, обнадежден от положителните резултати на колегата инж.Валери Павлов, на когото отстъпих своите междукаскадни трансформатори. ТУК

Новите междукаскадни трансформатори са вече тук.

Трансформаторите са от типа SE-PP с преводно отношение 1:0,7+0,7

Вторичните намотки са с изведени автономни изводи /без общ извод/ за да може да се работи по-свободно при конструирането на фиксирано преднапрежение за крайните лампи.



Ще е необходимо преднапрежение за всяка крайна лампа между 55 и 75 волта.
Тока на крайните по ВАХ трябва да бъде 70 мА.

 Това е вариант на захранването на ампа с кенотронен трансформатор.

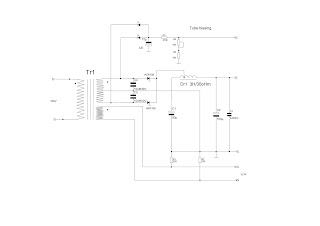

И вариант на захранването с конвенционален аноден трансформатор.

Усилвателят е вече готов. Рамената в двата канала се изравниха много прецизно.

Звукът: Могъщ бас! Няма друго определение. Перфектен микродетайл в ниските, чисти среди, звънки и ясни високи с изключителна атмосфера и сцена. Изключителна динамика!
Нямам думи да опиша колко добре се получи усилвателят с междукаскадни трансформатори.
Освен, че се прави по-лесно има и предимството, че е по качествен.

Видеото не стана добре с мобилния телефон. Когато имам повече време ще направя ново филмче.

Остана да направя и налепя месинговите плочки и табели.

Направих си едно устройство за измервания, което отдавна отлагах. С него връзката със звуковата карта на компютъра е по-качествена и надеждна.

И някои измервания на THD+N, които надминаха всичките ми очаквания. Междукаскадният трансформатор оказва изключително влияние върху качеството на усилвателя.
