Toroidal PP output transformer

Изходни РР тороидални трансформатори, предназначение за противотактни крайни стъпала.
Честота измерена при включване на синусоидален генератор през резистор 2к 5H-100kHz.
Приведен аноден товар 5к. Предвидени са изводи за 4 и 8 Ohm озвучителни тела, както и 43% ултралинейни изводи  в двете рамена на първичната намотка. Ток 100 мА. Резистивно съпротивление на първичната намотка 88 Ohm.
.
Трансформаторите са подходящи за РР проекти с лампи EL34, 6П3С,  6П13С, 6Н13С, 6Н5С, EL84, 6П6С, ГУ-50 и много други.

Възможно е при предвалителна заявка трансформаторите да бъдат навити с приведен аноден товар 7к, 8к или 10к, според вътрешно съпротивление на лампата - R_i

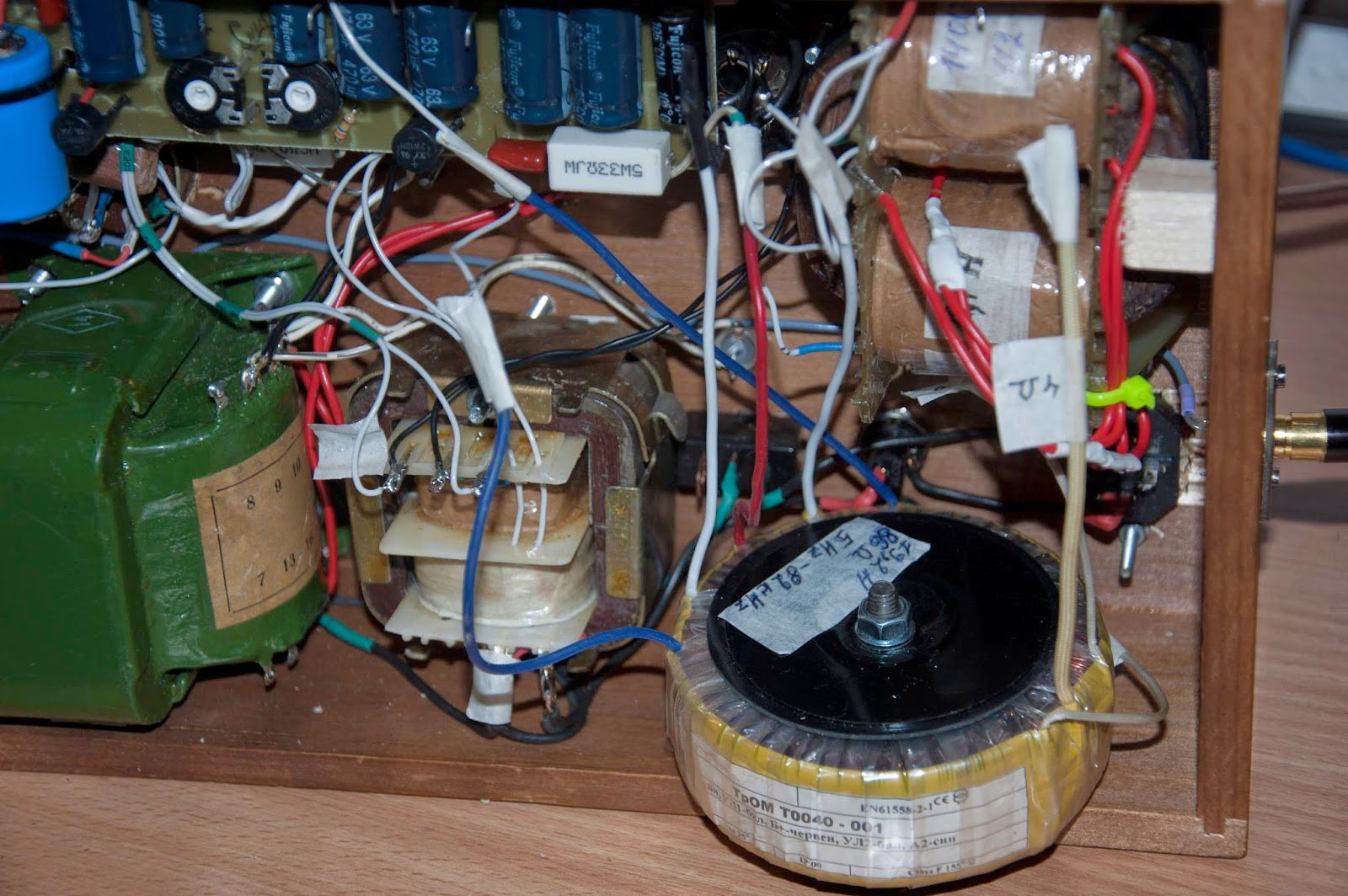

Изходните трансформатори са тествани на пробна установка с крайна лампа 6Н13С с по 70мА на рамо. Надхвърлиха всичките ми очаквания.

С осцилоскоп и синусоидален генератор снех набързо честотна характеристика на трансформатора в реални работни условия - от 10 херца до 33 килохерца, след което се получи постепенно спад до към 60 килохерца.

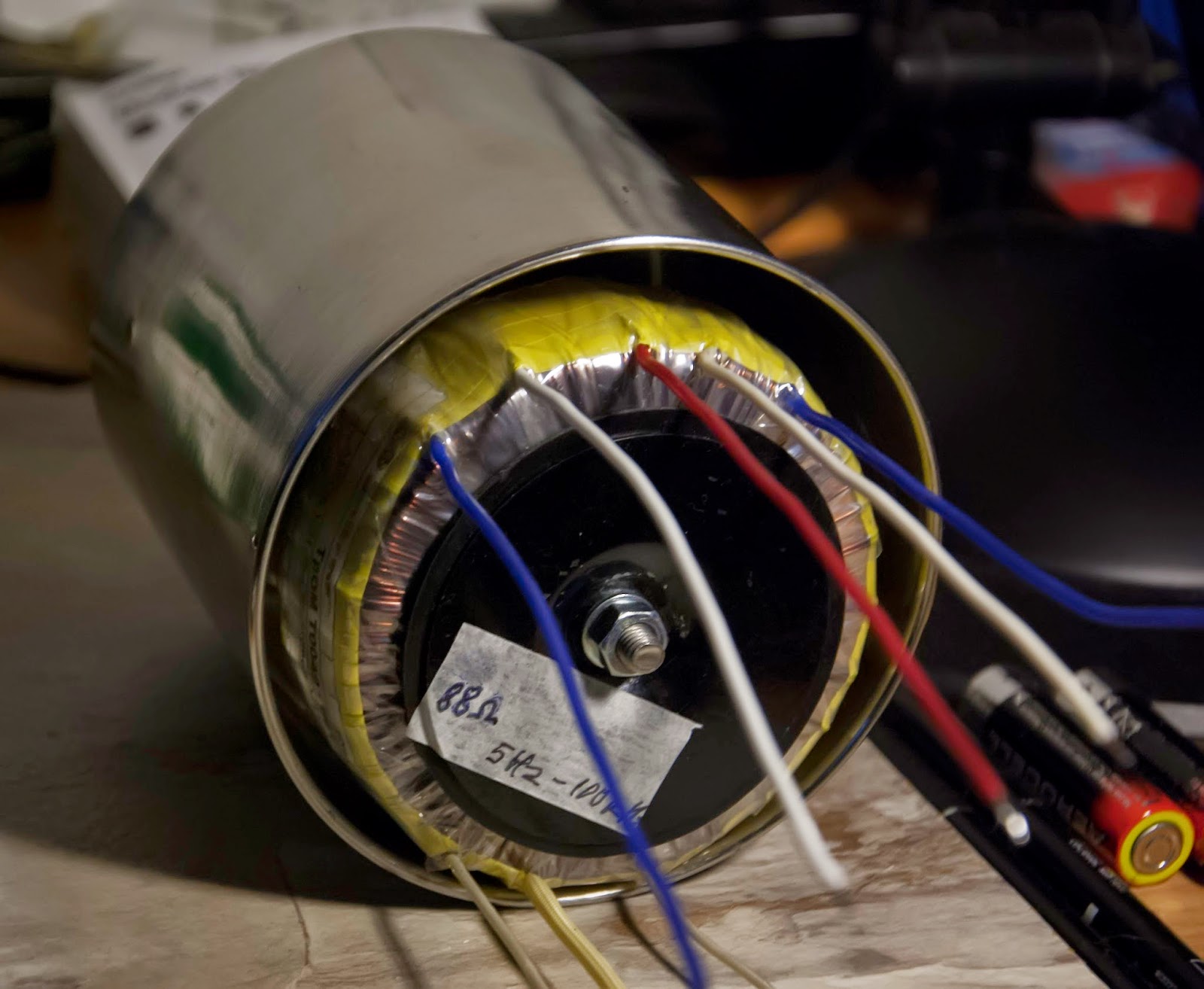

Преди време купих две големи канчета от алпака без да имам идеята, че може да се окажат пригодни за капаци на изходни тороиди.
